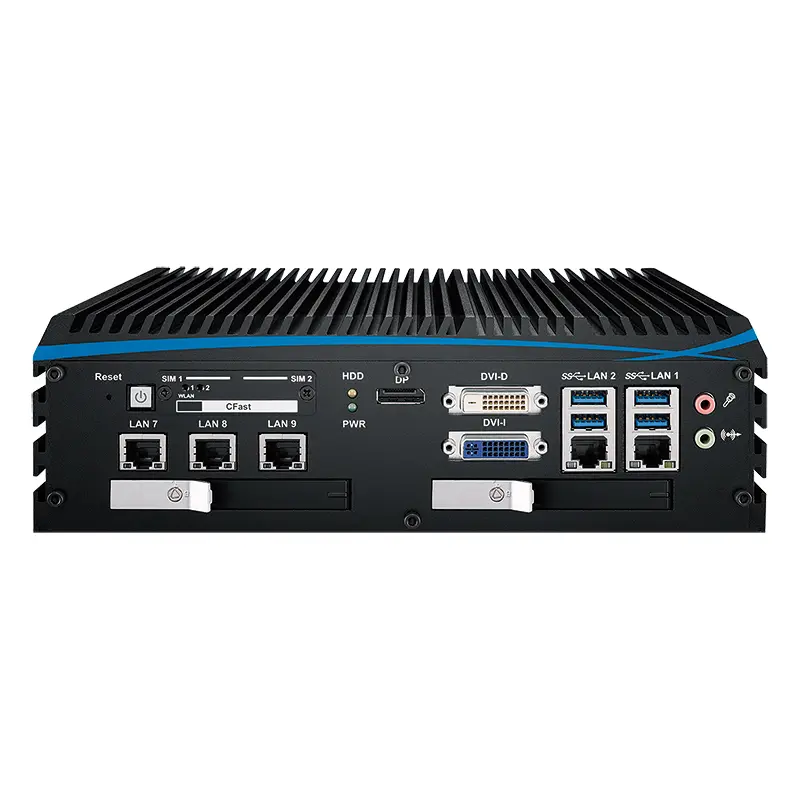

CF-VECX10002G
PC industriel fanless haute performance conçu pour les applications embarquées, la vision industrielle, la surveillance intelligente et le contrôle robotique. Il associe des processeurs Intel Xeon ou Core de 9e génération à une connectique particulièrement étendue, de nombreuses possibilités d’extension et une conception adaptée aux environnements industriels sévères. Selon la configuration, il peut intégrer jusqu’à 9 ports réseau, dont 4 ports PoE+, ainsi que des interfaces 10 Gigabit Ethernet ou SFP.
- Processeurs Intel Xeon / Core i7 / i5 / i3 de 9e génération, jusqu’à 8 cœurs
- 2 emplacements DDR4 2666 MHz, jusqu’à 64 Go, ECC ou non-ECC selon processeur
- Jusqu’à 9 ports Gigabit LAN, dont 4 ports IEEE 802.3at PoE+
- Configurations disponibles avec 10 Gigabit RJ45 ou 10 Gigabit SFP+
- 6 ports USB 3.1 et 1 port USB 2.0 interne
- 4 ports COM RS-232/422/485 et jusqu’à 16 E/S isolées
- Nombreuses possibilités de stockage : 2 baies 2,5", CFast, M.2 et mSATA
- Fonctionnement sans ventilateur et alimentation large plage 6 à 36 VDC avec protection contre les surtensions jusqu’à 80 V
Les caractéristiques ci-dessous sont basées sur la fiche technique fournie.
Description complète
| Catégorie | Spécification |
| Type de produit | PC industriel embarqué fanless |
| Processeurs compatibles | Intel Xeon / Core i7 / Core i5 / Core i3 de 9e génération |
| Plateforme | Intel Coffee Lake Refresh |
| Nombre de cœurs | Jusqu’à 8 cœurs selon processeur |
| Chipset | Intel C246 Workstation |
| BIOS | AMI |
| Mémoire vive | 2 emplacements DDR4 2666 MHz SO-DIMM |
| Capacité mémoire maximale | Jusqu’à 64 Go |
| Type de mémoire | ECC ou non-ECC selon configuration processeur |
| Systèmes d'exploitation | Windows 10, Linux |
| Ports série | 4x COM RS-232/422/485, protection ESD 8 kV |
| USB | 6x USB 3.1 externes, 1x USB 2.0 interne |
| E/S numériques | Jusqu’à 16 E/S isolées : 8 entrées DI et 8 sorties DO, selon configuration |
| Voyants LED | Alimentation, HDD, PoE, sans fil |
| Cartes SIM | 2x emplacements SIM externes |
| Mini PCIe | 2x Mini PCIe pleine taille avec prise en charge PCIe / USB / SIM externe / mSATA |
| M.2 communication | 1x M.2 Key E 2230, PCIe x2 / USB |
| SUMIT | 2 emplacements SUMIT A et B, en option |
| Carte graphique | Intel UHD Graphics 630 |
| DVI-I | Jusqu’à 1920 × 1200 à 60 Hz |
| DVI-D | Jusqu’à 1920 × 1080 à 60 Hz |
| DisplayPort | Jusqu’à 4096 × 2304 à 60 Hz |
| SATA | 2x SATA III 6 Gb/s avec prise en charge RAID logiciel 0/1 |
| mSATA | Jusqu’à 2x SATA III via Mini PCIe |
| CFast | 1x emplacement CFast avec mécanisme Push-in / Push-out |
| Stockage frontal | Jusqu’à 2 baies 2,5" SSD/HDD selon configuration |
| Stockage M.2 | 1x M.2 Key M 2280, PCIe x4 / SATA |
| Audio | Realtek ALC888S-VD, audio HD 7.1 canaux |
| Connectique audio | 1x entrée microphone, 1x sortie ligne |
| Réseau standard | Jusqu’à 9 ports Gigabit Ethernet selon configuration |
| Contrôleurs réseau | Intel I219LM, Intel I210, Intel I350 selon interfaces |
| PoE+ | Jusqu’à 4 ports Gigabit IEEE 802.3at, 25,5 W / 48 V |
| Réseau fibre SFP | Jusqu’à 2 ports 1000BASE SFP selon configuration |
| 10 Gigabit Ethernet | Configurations disponibles avec jusqu’à 2 ports 10GbE RJ45 ou 2 ports 10GbE SFP+ |
| Alimentation | Entrée DC 6 à 36 V |
| Connecteur d’alimentation | Bornier 3 broches : V+, V-, masse châssis |
| Contrôle d’allumage | 16 modes de contrôle d’allumage configurables |
| Commande à distance | Bornier 3 broches |
| Protection surtension | Jusqu’à 80 V / 1 ms |
| TPM | TPM 2.0 en option |
| Watchdog | Réinitialisation configurable de 1 à 255 secondes ou minutes |
| Gestion réseau | Wake-on-LAN, PXE |
| Surveillance matérielle | Surveillance des températures et tensions avec contrôle automatique en cas de surchauffe CPU |
| Refroidissement | Fanless, sans ventilateur |
| Montage | Montage mural de série, rail DIN et rack 2U en option |
| Dimensions | 260 × 175 × 79 mm |
| Poids | 3,8 kg |
| Température de fonctionnement | De -40 à +75 °C avec processeur 35 W |
| Température de fonctionnement | De -40 à +55 °C avec processeur 65 W |
| Température de fonctionnement | De -40 à +45 °C avec processeur 80 W |
| Série 10 Gigabit | De -40 à +55 °C |
| Température de stockage | De -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Résistance aux chocs | Jusqu’à 50G avec SSD et montage mural, selon IEC 60068-2-27 |
| Résistance aux vibrations | 5 Grms, 5 à 500 Hz, 3 axes, selon IEC 60068-2-64 |
| Certifications | CE, FCC, EN50155, EN50121-3-2 |
